Переделка 3-х проводного вентилятора процессора в 4-х проводной

Все началось с того что я решил собрать ещё один компьютер. При его включении вентилятор процессора издавал ужастный вой. Я начал разбариться в чем проблема ведь моя материнская плата поддерживала регулировку оборотов процессорного куллера. Я начинал отчаиваться и хотел уже начать собирать отдельный регулятор скорости вращения вентилятора. Но походив по интернету я выяснил что регулировка на моей плате поддерживается только у 4-х проводных куллеров, у меня же стоял 3-х проводной. Найдя вот этот datasheet 4-Wire Pulse Width Modulation(PWM) Controlled Fans (практически из заголовка) я все понял. В общем четвертый провод это сигнал ШИМ (PWM).

Немного поискав в интернете я нашел пару схемок нарисованных любителями именно для моих нужд. Вот мой выбор:

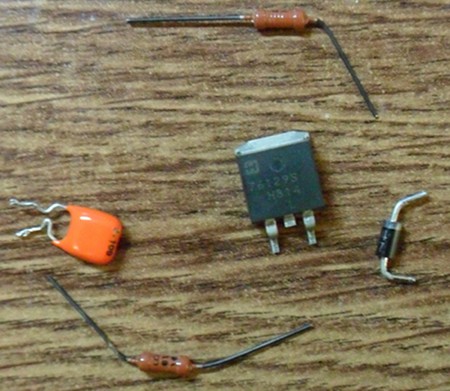

Какие детали нам понядобятся? Два редистора R1 - 100 Ом и R2 - 10 кОм. Конденсатор - я поставил на 0.1 мкФр(0.1uF). N-канальный полевой транзистор, по схеме стоит какой-то IRML0030TRPBF я взял некий HUF76129 (пришлось поискать datasheet т.к. по его маркировке H 76129S мало что понятно), выпаянный из старой метеринки. С диодом тоже ничего особенного, желательно больше чем на 1 ампер ИМХО больше там быть не может. Вот фото деталей:

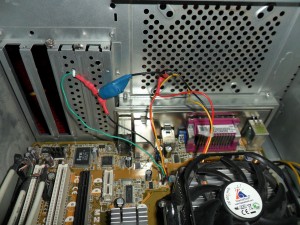

Далее все было спаянно и замотанно изолентой, вот фото уже в системнике:

Проблемы. Если вы все спаяли правильно, но ваш компьютер отказывается включаться попробуйте в Bios отключить параметр Chassis Fan Speed. И главное проконтролируйте визуально, что куллер крутится.

Видео с работой куллера можно посмотреть здесь. На виде слышно как в начале куллер включается на полные обороты, а потом снижает их в соответствии с температурой процессора.

Теги: , , ,

Дата: 18 января 2013

Автор: andreykyz
