Протокол — UART

Универсальный асинхронный приёмопередатчик (Universal Asynchronous Receiver-Transmitter (UART))  — узел вычислительных устройств, предназначенный для связи с другими цифровыми устройствами. Преобразует заданный набор данных в последовательный вид так чтобы было возможно передать их по однопроводной цифровой линии другому аналогичному устройству. Метод преобразования хорошо стандартизован и широко применялся в компьютерной технике.Чтобы реализовать RS232 - UART преобразователь, не нужно особо мучатся, можно использовать всего одну микросхему MAX232 и четыре керамических конденсатора. Я чтобы не разводить плату ибо это достаточно трудоёмкий процесс решил "спаять на весу", тем более получается достаточно компактно.

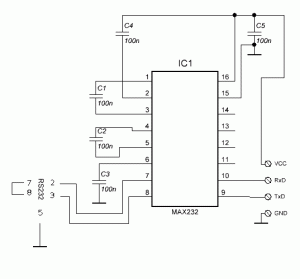

Схема преобразователя:

Я использовал керамические конденсаторы с ёмкостью 1 мкФ.

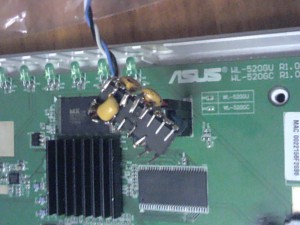

После спайки преобразователь выглядит так:

Распиновка UART на примере роутера Asus WL-520GU

Чтобы соединится с устройством, я использую переходник USB/RS232 на безе PL2303 и  программу minicom.

Настройка программы minicom:

minicom -s

+-----------------------------------------------------------------------+
A - Последовательный порт          : /dev/ttyUSB0
B - Размещение lock-файла          : /var/lock
C - Программа при выходе           :
D - Программа при запуске          :
E - Скорость/Чётность/Биты         : 115200 8N1
F - Аппаратное управление потоком  : Нет
G - Программное управление потоком : Нет

Какую настройку изменить?
+-----------------------------------------------------------------------+
