Видеонаблюдение на основе роутера

Мне недавно отдали на растерзание  роутер AsusWL-520GU, который валялся у моего друга без дела. У меня он тоже занимался тунеядством и умиротворённо валялся в углу собирая на себе пыль ;) Недавно у меня появилось время и желание для  экспериментов над  этой несчастной железкой.  Естественно использовать роутер по назначению в моём случае было бы кощунством ибо зачем мне ещё один роутер и я решил сделать, что-то такое... ну в общем мысль остановилась на создании DVR. Железяка оказалась  не очень мощная, но и не совсем дохлая, тем более на неё openwrt встаёт без проблем. Этот роутер хорош, что в нём есть usb, а это уже упрощает многое.

Характеристики:

  • Broadcom BCM5354KFBG SoC @ 240MHz
  • 16MB Samsung K4S281632I SRAM
  • 4MB MX 29LV320C

Openwrt

Собираем openwrt, (ветка Kamikaze) естественно нужно уложится в 4 Мб.

Основные моменты:

  • Добавление  поддержки usb (1.1 и 2.0)  и usb-storage

Kernel modules  --->   USB Support  --->

--- kmod-usb-core............................................ Support for USB
<*> kmod-usb-ohci............................... Support for OHCI controllers
<*> kmod-usb-storage..................................... USB Storage support
<*> kmod-usb-uhci............................... Support for UHCI controllers
<*> kmod-usb-video............................. Support for USB video devices
<*> kmod-usb2................................... Support for USB2 controllers

  • Добавление  поддержки web -камеры по стандарту uvc (в вашем случае может быть и другая, смотрите список возможных)

Kernel modules  --->Video Support  --->

<*> kmod-video-core...................................... Video4Linux support
< >   kmod-video-cpia2...................................... CPIA2 video driver (NEW)
< >   kmod-video-gspca-core................ GSPCA webcam core support framework (NEW)
< >   kmod-video-konica.............................. Konica USB webcam support (NEW)
< > kmod-video-ov511................................ OV511 USB webcam support (NEW)
< > kmod-video-ovcamchip................... OV6xxx/OV7xxx Camera Chip support (NEW)
< > kmod-video-pwc................................ Philips USB webcam support (NEW)
< > kmod-video-sn9c102........................... SN9C102 Camera Chip support (NEW)
<*> kmod-video-uvc............................. USB Video Class (UVC) support

  • Установка motion (для реализации DVR)

Multimedia  --->

< > motion................................. webcam motion sensing and logging (NEW)

  • Поддержка файловых систем для флешки

Kernel modules  --->Filesystems  --->

<*> kmod-fs-ext4..................................... EXT4 filesystem support

Железо

Теперь мы знаем как собрать и залить на роутер прошивку . Первым делом модернизируем некоторые вещи.

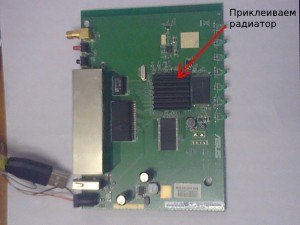

После долгих тестов, я выяснил что проц на роутере сильно греется (при нагрузке от DVR) из-за чего начинает всё жутко тормозить, я предпринял решение приклеить радиатор и это реально помогло.

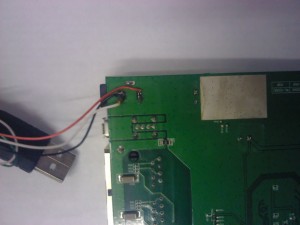

Я бы не советовал использовать питание от usb порта роутера ибо можно его сжечь, если не рассчитать нагрузку, чтобы себя обезопасить и не волноваться, припаиваемся на прямую :)

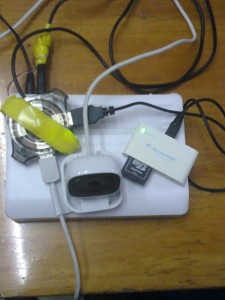

Вот так выглядит всё в сборе

Настройка

Настройка motion

редактируем /etc/motion.conf

vi  /etc/motion.conf

Ищем параметры и изменяем

setup_mode off  --> setup_mode on

;on_event_start value  --> on_event_start value

on_event_start value - это параметр который указывает, что запись идёт когда в кадре есть движение.

Запускаем motion, он создаст папку /usr/local/apache2/htdocs/cam1/ и начнёт в неё запись. Если там есть файлы, то всё ОК. Удаляем их:

rm /usr/local/apache2/htdocs/cam1/*

Монтирование flash-карты

Первым делом нужно отформатировать флешку в файловую систему EXT4 (ну или другую, по желанию)

mount /dev/sdb1 /usr/local/apache2/htdocs/cam1/

Автозагрузка

Теперь последний штрих, добавляем в автоматическую загрузку монтирование флешки и запуск motion

vi /etc/rc.local

Добавляем следующее:

mount /dev/sdb1 /usr/local/apache2/htdocs/cam1/

motion &

exit 0

Подводные камни

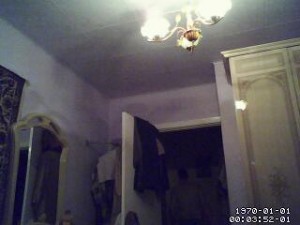

OpenWRT не поддерживает Wi-Fi моего роутера и это печально, но у кого железо иное, того я могу назвать счастливчиком ;) Ещё есть нюанс что роутер  не сохраняет системное время без питания, так, что ему нужен интернет, чтобы синхронится с ntp-сервером. Вот пример, видно, что время не синхронизировано:
